广源门业介绍济南自动门的控制装置系统

文章来源:鑫源门业   发布时间:2017-12-23 09:35   浏览次数:

返回:新闻动态

  我们知道济南自动门的应用很广泛,自动门有旋转自动门和平滑自动门内,对于自动门它有着能够感应的功能,在人们进入时会打开,离开时会自动关闭。那么它的控制装置是怎样的呢?信美门业作为专业自动门安装和生产的公司,下面来为大家讲解一下。

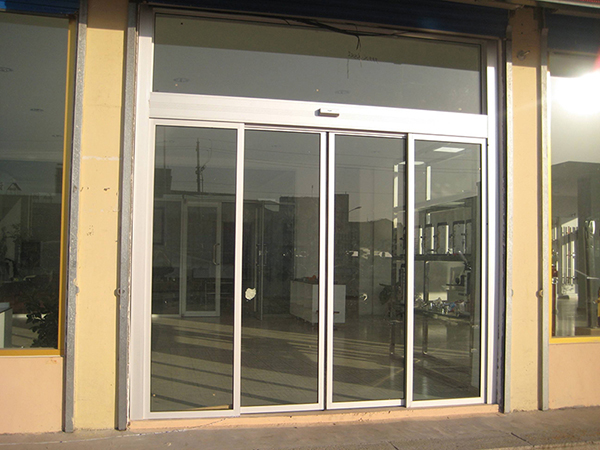

济南自动门

  1、自动门控制装置的硬件组成:自动门控制装置由门内光电探测开关K1、门外光电探测开关K2、开门到位限位开关K3、关门到限位开关K4、开门执行机构KM1(使直流电动机正转)、关门执行机构KM2(使直流电动机反转)等部件组成。

  2、控制要求: 1)当有人由内到外或由外到内通过光电检测开关K1或K2时,开门执行机构KM1动作,电动机正转,到达开门限位开关K3位置时,电机停止运行。 2)自动门在开门位置停留8秒后,自动进入关门过程,关门执行机构KM2被起动,电动机反转,当门移动到关门限位开关K4位置时,电机停止运行。 3)在关门过程中,当有人员由外到内或由内到外通过光电检测开关K2或K1时,应立即停止关门,并自动进入开门程序。 4)在门打开后的8秒等待时间内,若有人员由外至内或由内至外通过光电检测开关K2或K1时,必须重新开始等待8秒后,再自动进入关门过程,以保证人员安全通过。

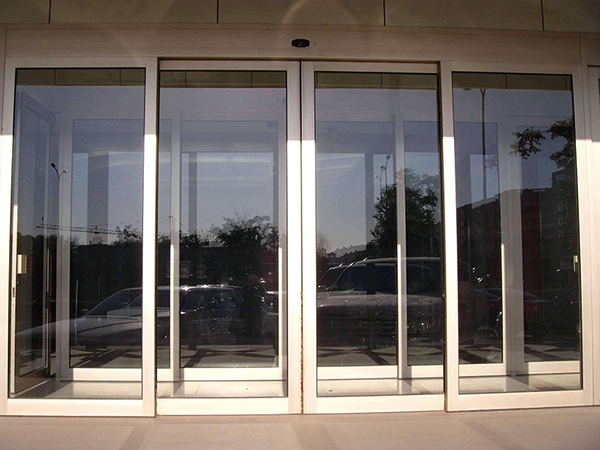

济南自动门

  自动门控制装置,包括检测器或传感器、中央处理系统、正逆转控制电路、马达驱动电路与马达以及电源电路,其特征在于还包括数位类比转换电路、放大电路、相位控制电路、比较电路、计数整形电路、外接控制电路、记忆电路和键盘;

  (1)检测器或传感器的输出经中央处理系统分别送至正逆转控制电路与数位类比转换电路;

  (2)数位类比转换电路输出的类比信号经放大电路放大再与马达的输入电压一起送比较电路,比较电路的输出经相位控制电路产生的信号再触发正逆转控制电路后送马达驱动电路;

  (3)马达的输入电压同时经计数整形电路后将马达转速信号送中央处理系统;

  (4)中央处理系统还分别与外接控制电路和记忆电路相连接;

  (5)外接控制电路外接键盘。

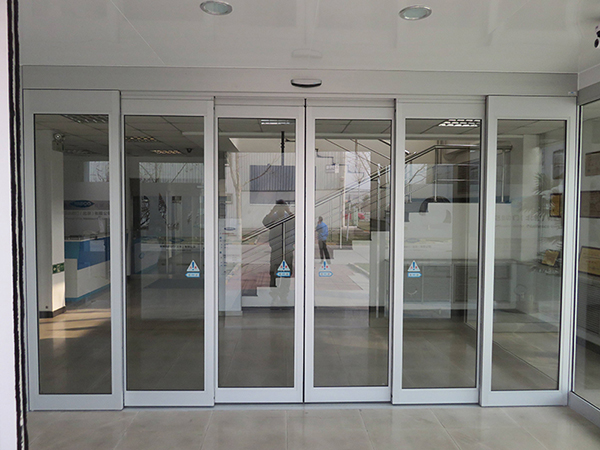

济南自动门

  通过上述的接受,大家对于济南自动门的控制装置有了一定的了解了吗?而需要安装自动门的朋友欢迎来找济南信美门业。信美多年生产自动门,生产标准统一,工艺精确,保证每一款的产品质量,并且提供一系列的安装与维修服务,是您值得选择的自动门厂家。
